LIVING LOOP

전형욱 / Hyoenguk Jeon

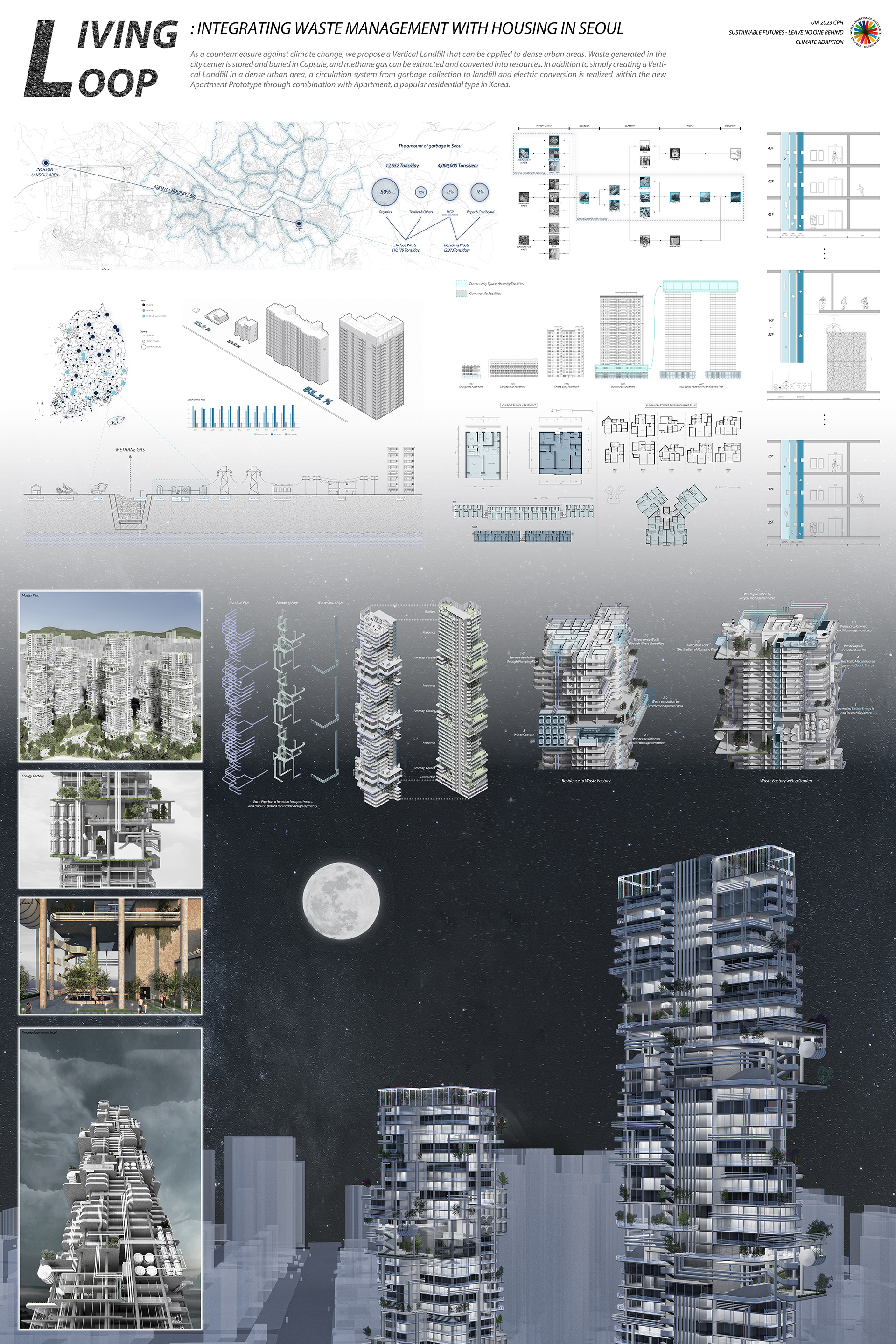

LIVING LOOP

INTEGRATING WASTE MANAGEMENT WITH HOUSING IN SEOUL

전형욱 / Kim So Young Studio

Introduction

위치 : 은마아파트 (서울 강남구 삼성로 212)

용도 : 주거

층수 : B4F – 49F

대지면적 : 258,100㎡

건축면적 : 51,150.8㎡

연면적 : 1,689,211㎡

Agenda

최근 기후변화는 전세계적으로 해결하려고 하는 중요한 이슈 중 하나입니다. 건축가들과 도시계획가들은 탄소발자국을 줄이기 위해 다방면으로 노력을 하고 있으며, 지속가능한 건물을 만들기 위한 여러 법률과 정책이 중요시되고 있습니다. 저는 UIA의 6개의 주제 중 CLIMATE ADAPTION이라는 주제로 다양한 원인으로 인한 기후변화에 대해 대응하기 위해 한국의 가장 보편적인 주거형태인 아파트와 쓰레기 처리시설을 결합한 새로운 형태의 아파트 프로토타입을 제시하려고 합니다.

Theme Background (Waste Landfill Brief in Korea)

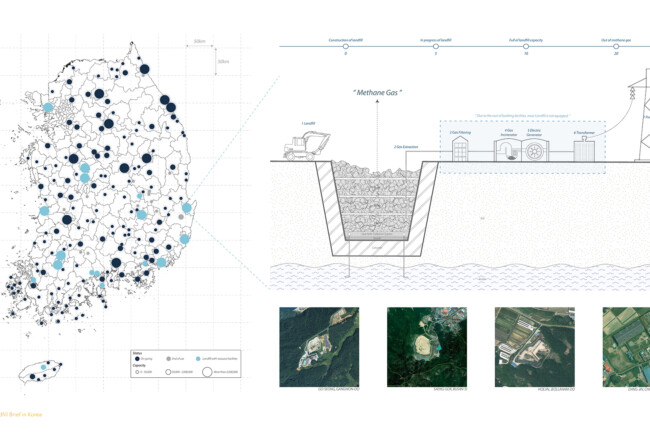

좌측의 지도는 한국에 위치한 모든 쓰레기 매립지에 대한 표시입니다. 하늘색은 오른쪽 다이어그램의 색칠한 부분과 같이 에너지로 변환시킬 수 있는 시설을 갖춘 매립장이고, 남색은 그러한 시설이 없이 운용되는 매립장입니다. 자원화 시설이 없는 곳이 매우 많으며, 자원화 시설을 만들기 위해서는 많은 비용이 필요합니다. 그로 인해 대부분의 매립지는 산지에 위치하여 그냥 메탄가스를 배출하고 있는 실정이며, 이로 인해 지구온난화는 계속해서 심각해지고 있습니다.

Theme Background (Waste Disposal in Seoul)

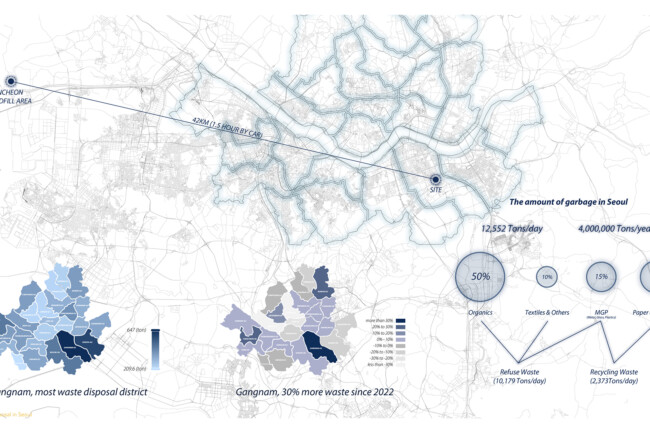

인구 천만 명의 서울시는 1년에 4백만 톤, 하루에 11,000톤의 쓰레기가 배출되고 있습니다. 이러한 쓰레기는 매번 1시간 반 거리에 떨어진 인천수도권매립지에 매립되고 있는 상황이라서 운송비 및 효율성 측면에서 문제점을 가지고 있습니다. 또한 인천 수도권 매립지 사이트의 수용력을 다 채워가고 있는 상황에서 서울시는 새로운 매립에 대한 해결책 또는 사이트를 찾아야 하는 상황에 직면하고 있습니다. 단순히 매립지가 수용력이 최대에 달하고, 다시 새로운 매립지를 만드는 것은 지속가능한 건축을 만들 수 있는 해결책이 될 수 없다고 생각했습니다.

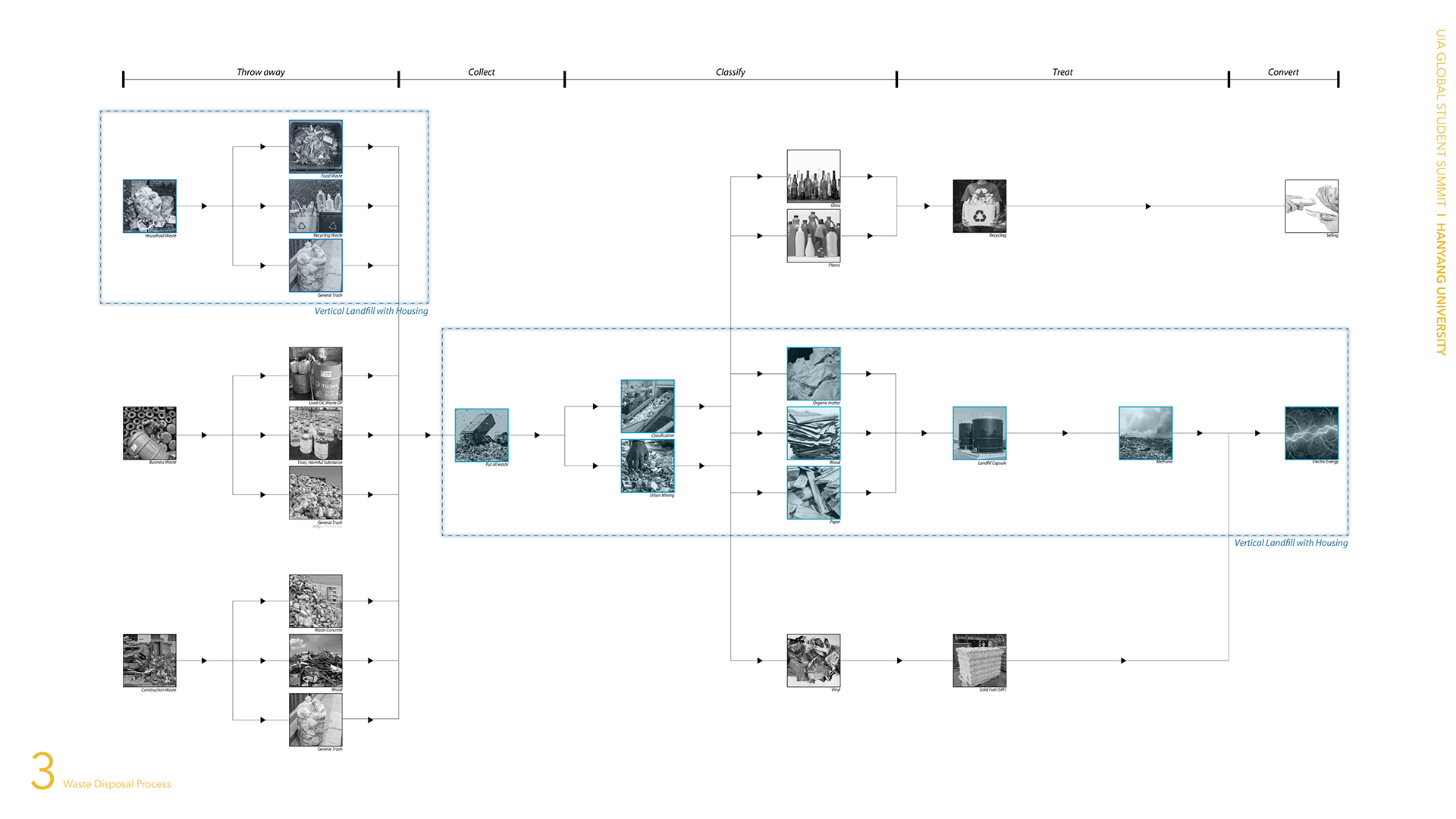

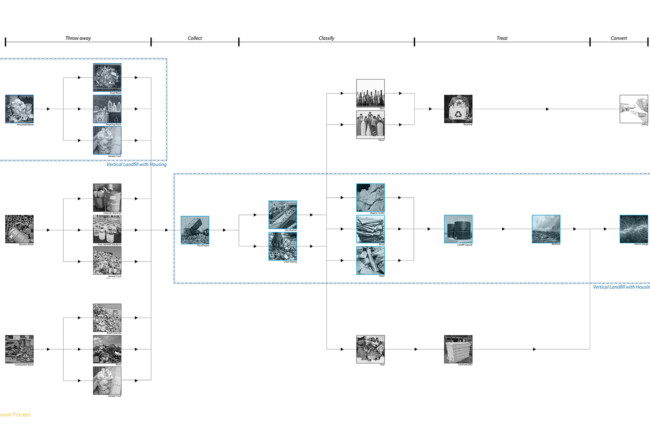

Concept (Waste Disposal Process)

쓰레기 배출 과정에서는 총 3종류의 쓰레기가 있으며, 생활폐기물, 산업폐기물, 건설폐기물로 분류됩니다. 이러한 쓰레기는 모두 한 군데 모여서 분류작업을 거친 뒤 재활용, 매립, 소각 등 다양한 방법으로 처리되고 있었습니다. 만약 도심에 새로운 매립시스템 및 순환시설을 만든다면 쓰레기 수집부터 전기변환과정까지를 처리할 수 있을 것이고, 이러한 시스템이 주거와 결합한다면 모든 쓰레기 순환과정에 관여하여, 쓰레기배출부터 전기생산까지 하나의 순환시스템을 만들 수 있을 것입니다.

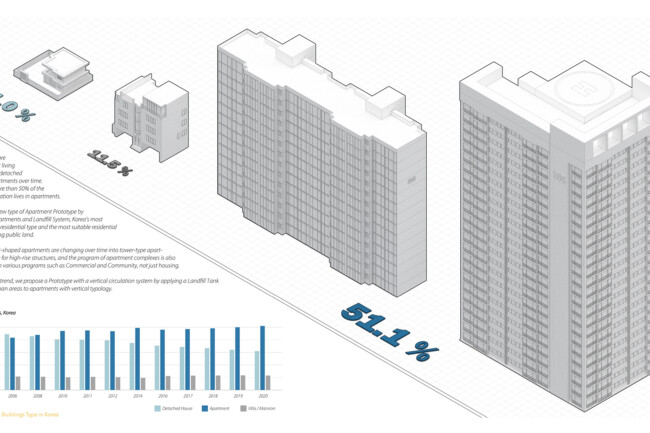

Concept (Residential Buildings Type in Korea)

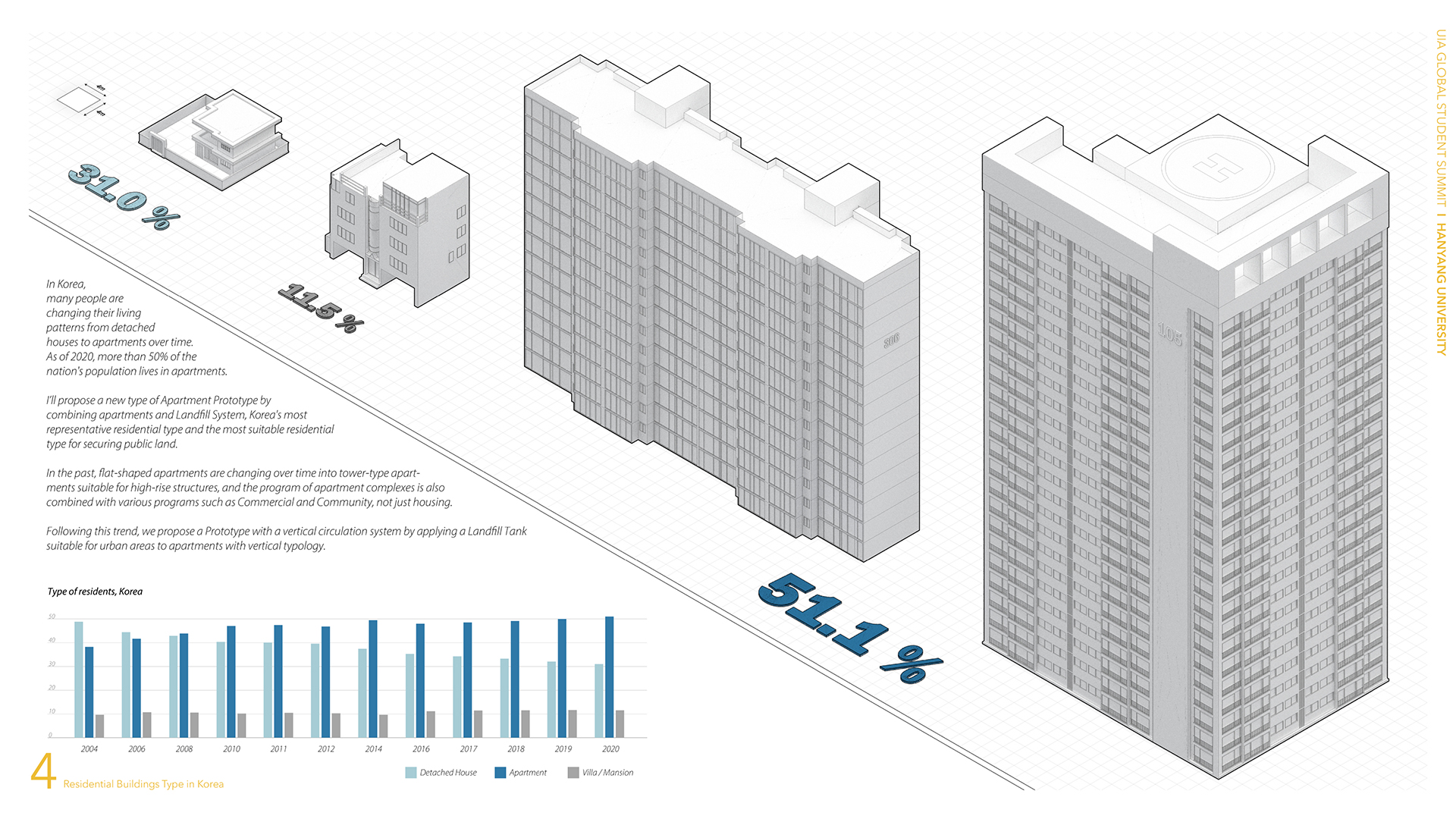

이후 이러한 시스템이 어떤 주거형태와 결합할 것인지에 대해 고민을 해봤고, 한국의 대표적인 주거형태인 아파트가 적합하다고 생각했습니다. 아파트의 대표적인 Typology인 수직적인 형태를 이용하여 Vertical Landfill with apartments의 prototype을 제안하려고 합니다.

Site

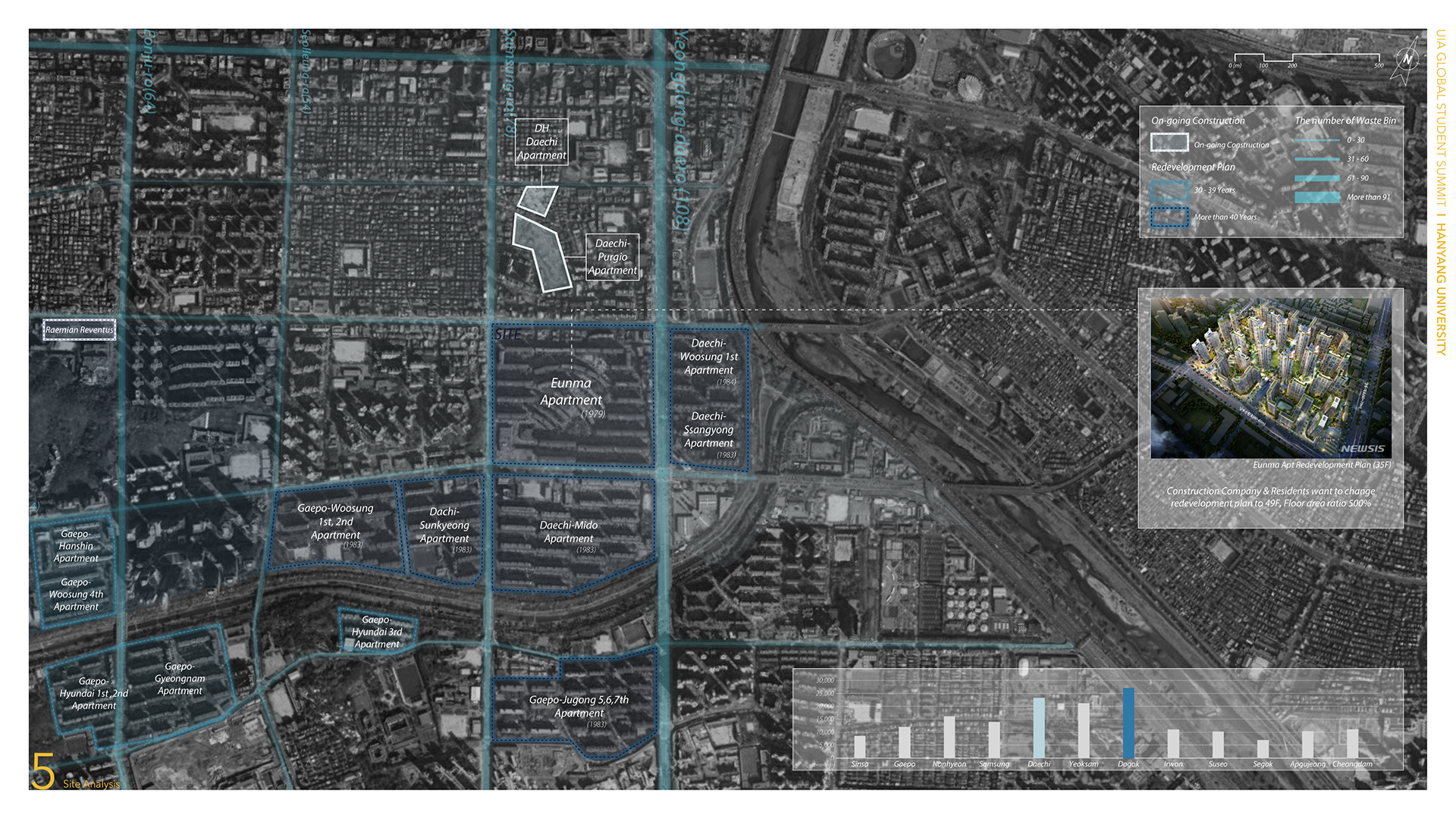

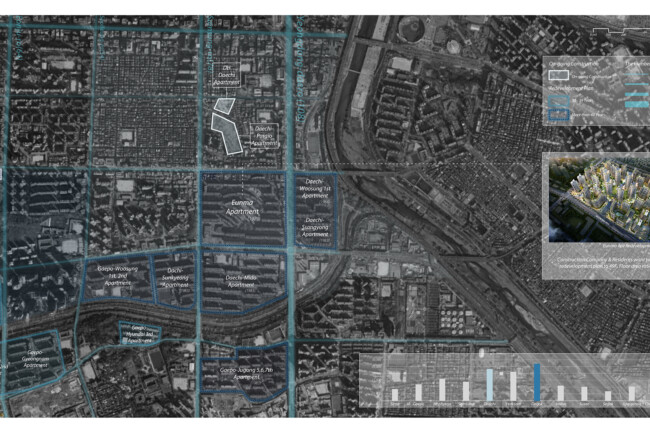

사이트는 쓰레기가 많이 배출되는 강남구 내에서 재개발을 계획을 가지고 있는 노후아파트단지 중, 쓰레기 이슈를 가지고 있는 은마아파트 사이트에 최초의 prototype을 제안하려고 합니다. 이 사이트는 건설된지 44년이 된 노후아파트단지이며, 이러한 prototype은 서울시 내의 노후 아파트 단지의 재개발 계획을 가진 다양한 사이트에 적용될 수 있다고 생각했습니다.

Site

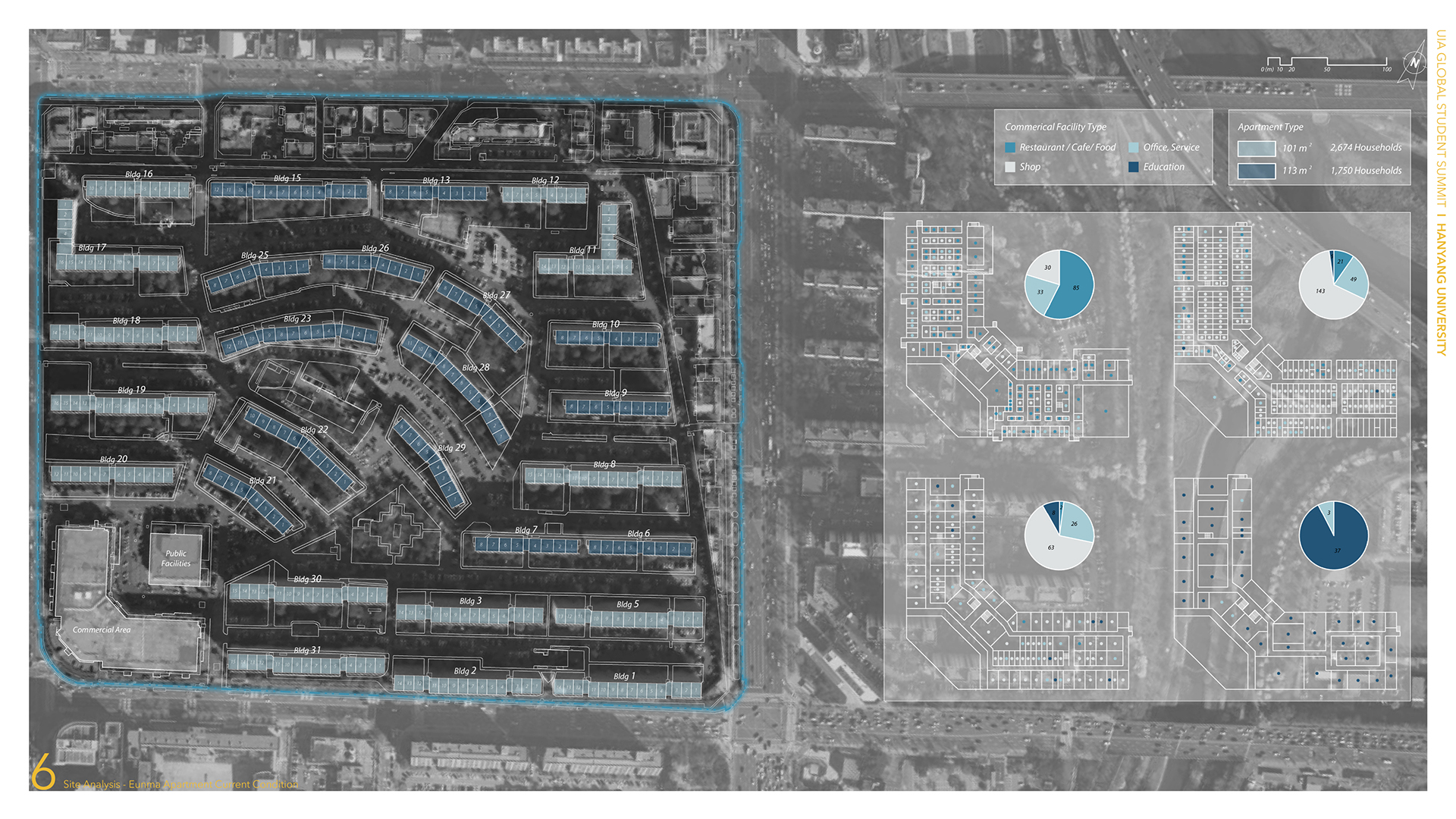

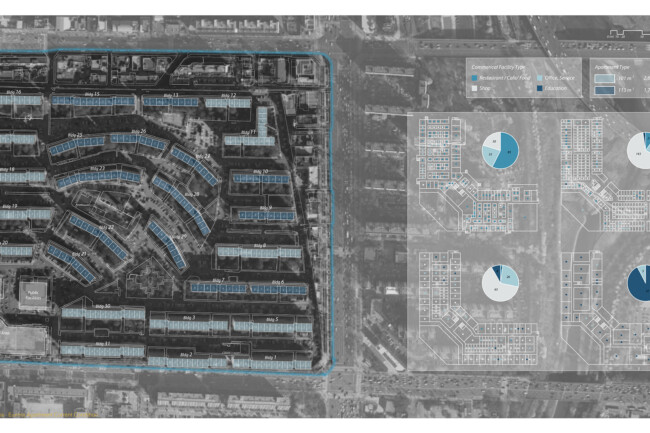

현재 은마아파트는 2가지 타입으로 구성되어있으며, 총 4,424세대의 대규모 아파트 단지입니다. 오래된 노후도로 인해서 실거주율은 매우 낮은편이며, 그로 인해 하루빨리 재개발계획을 수립하려고 하고 있습니다. 좋은 입지조건을 갖춘 사이트로써 다양한 상업 및 교육시설을 갖추고 있는 은마상가는 활발하게 운영되고 있습니다. 저는 은마상가의 모든 프로그램의 구성비를 조사해서 이후 새로운 아파트 Prototype에 적절한 비율로 분산시켜 분배하여 모든 단지에 활력을 불려넣을수 있는 Master Plan을 제시하려고 합니다.

Design (Apartment Unit Analysis)

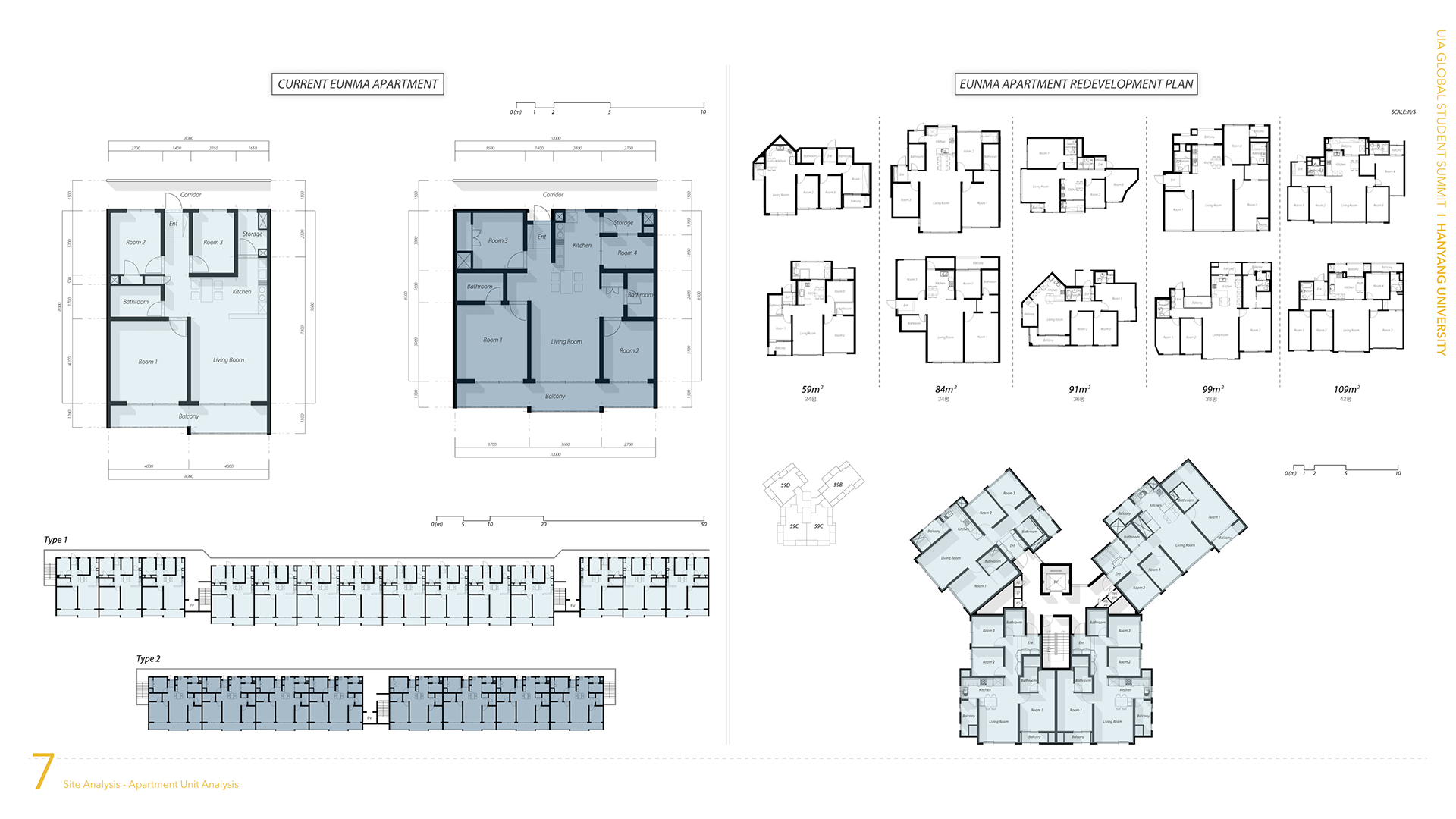

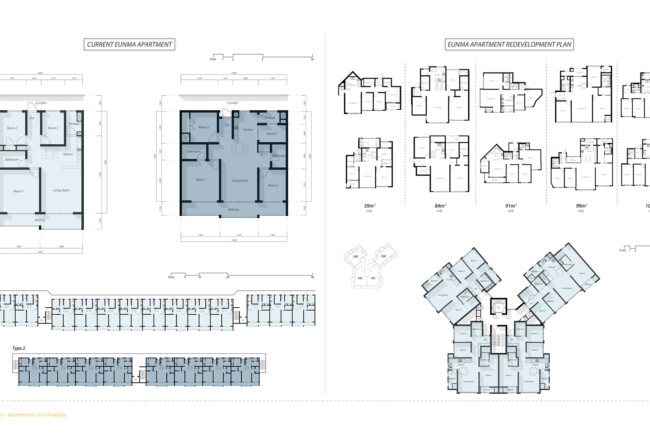

왼쪽은 현재의 은마아파트의 구성 Unit들이고, 이러한 Unit 구성을 타워형 아파트에 맞추어서 아파트 Unit 구성 조합 및 코어 계획을 통해서 새로운 prototype의 주거 유닛 구성 및 평면을 계획했습니다.

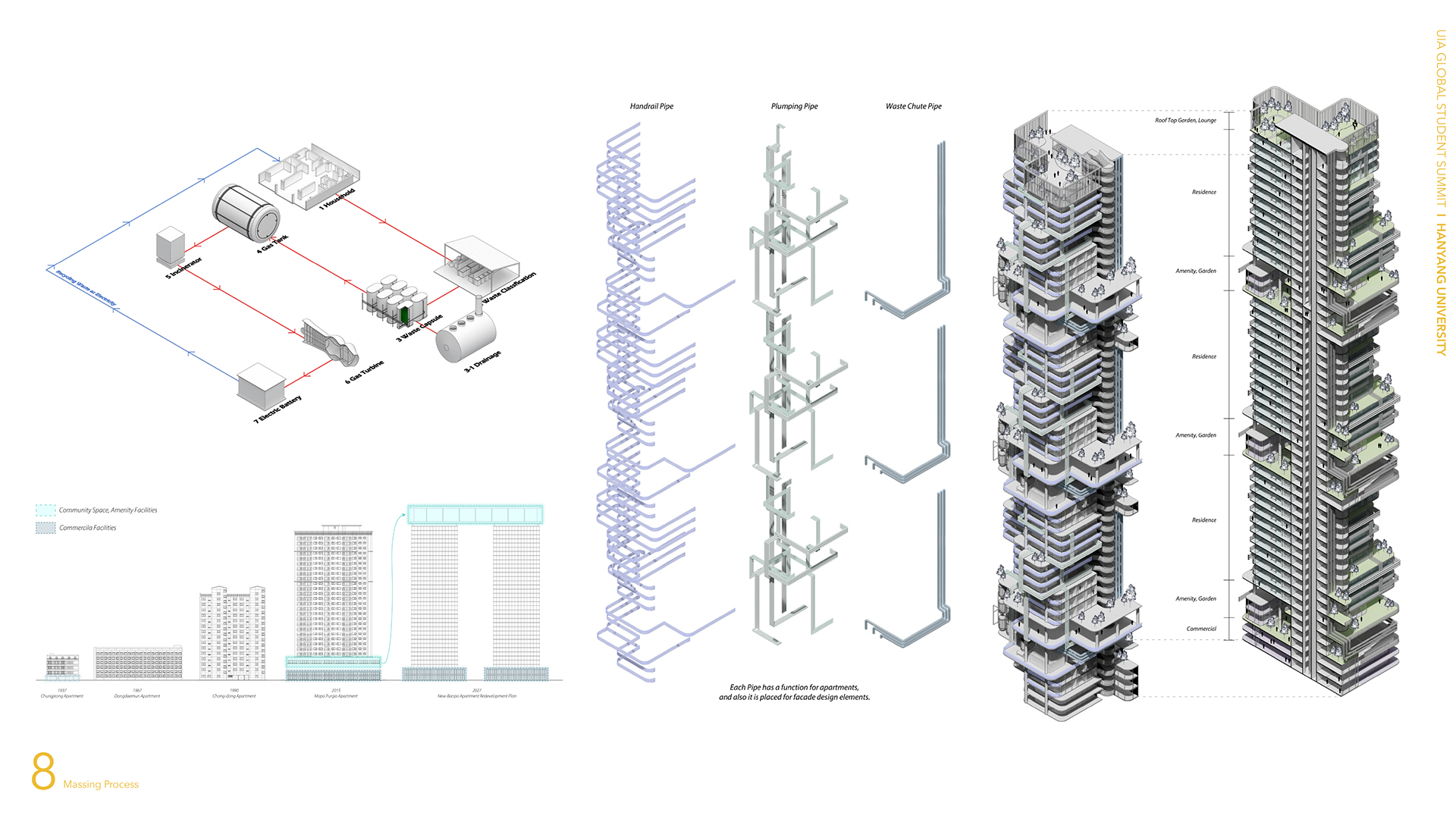

Drawings (Massing Process)

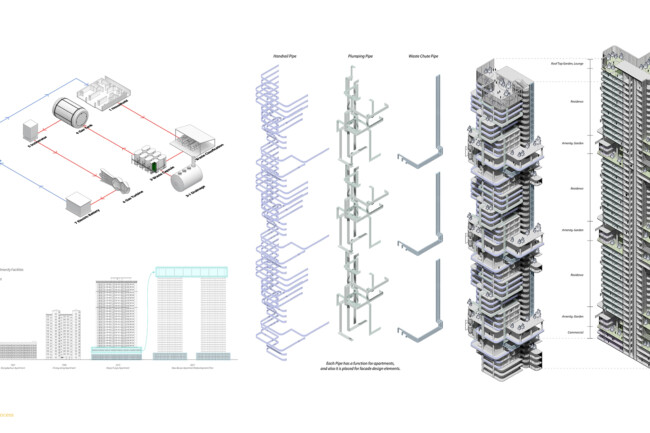

전체적인 Massing은 쓰레기의 순환과정을 적용할 수 있도록 만들었고, 각 쓰레기와 폐수들은 Waste Chute Pipe, Plumping Pipe를 통해서 Energy Factory로 이동합니다. 최근 만들어지는 아파트들의 추세에 맞추어 여러 Amenity 및 Community 공간들은 아파트의 중간층 또는 상층부에 위치하고 있으며, 주민들은 Garden과 같은 Public 공간에서 자신이 버린 쓰레기가 처리되고, 전기가 만들어지는 발전 과정들을 볼 수 있다. Waste Chute 및 Plumping Pipe, Handrail Pipe들은 쓰레기 및 오수를 이동시키는 function뿐만 아니라, Pipe라는 Design Language로 적용되어서 Apartments의 Massing 및 Facade를 디자인하는 요소로 작용합니다.

Plan (Oblique View)

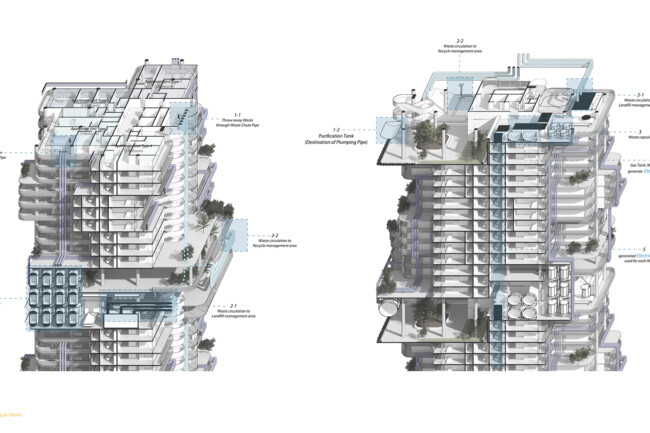

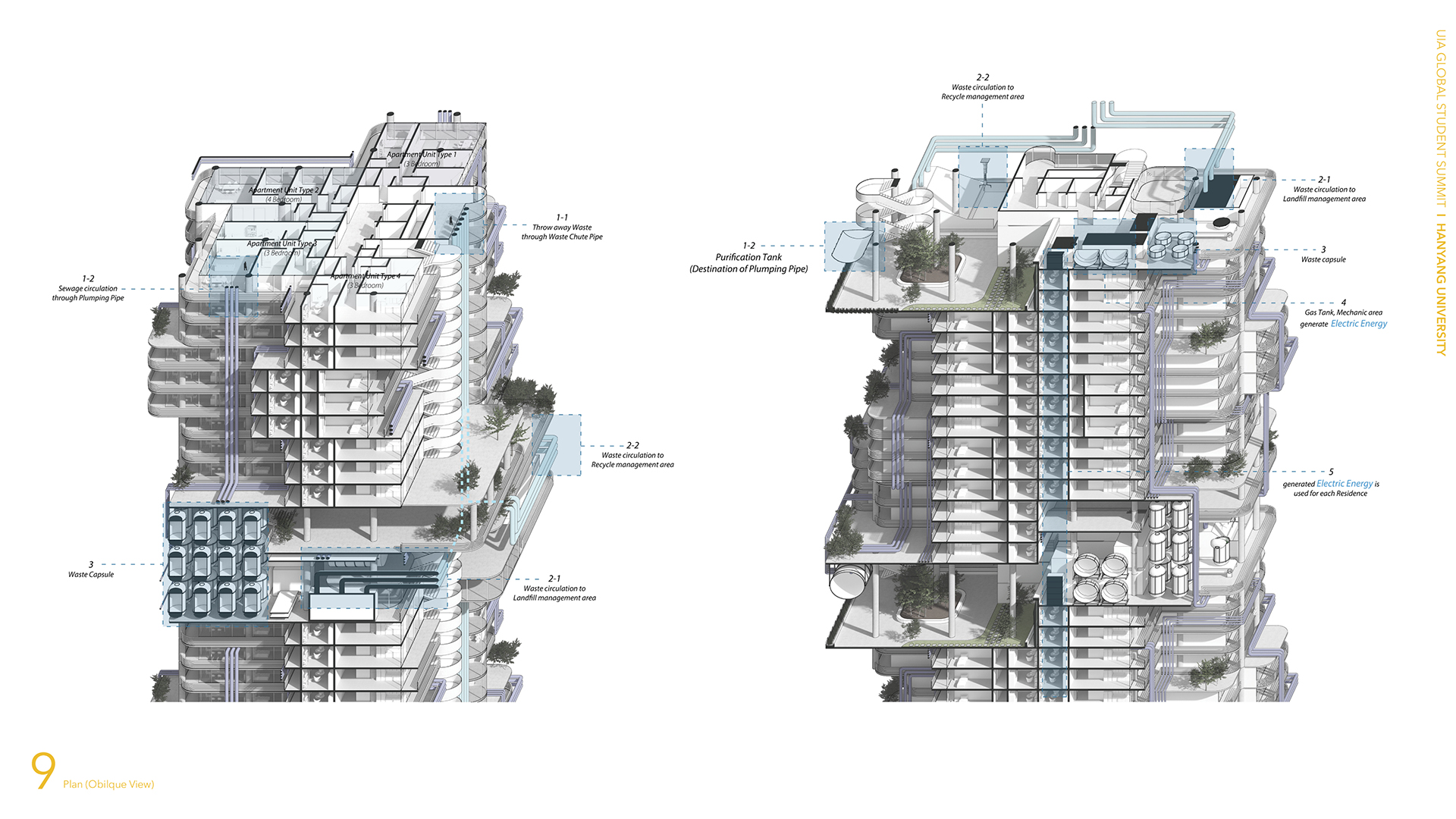

주거층을 봤을 때, 각 층은 4개의 주거 유닛으로 구성되어 있습니다. 주민들은 Core옆에 위치한 Chute Room에서 쓰레기를 분류하여 Waste Chute로 쓰레기를 던질 수 있으며, 버려진 쓰레기는 Waste Chute를 타고, Energy Factory로 이동합니다. 가정에서 발생하는 생활하수 및 오수는 Plumping Pipe를 통해서 Drainage Tank로 이동하여 Purification을 진행한 후, Garden 및 가정에서 다시 사용할 수 있는 물로 전환된다.

Factory 층으로 내려왔을 때, 재활용 쓰레기는 분류작업을 거친 뒤, 재활용센터로 이동합니다. 일반쓰레기 및 나무와 같은 유기물 쓰레기들은 Landfill Capsule에 저장되어, Methane Gas를 생산한다. 추출된 Methane Gas들은 전기에너지 발전의 연료로 사용되며, 사용된 에너지는 다시 가정으로 공급된다.

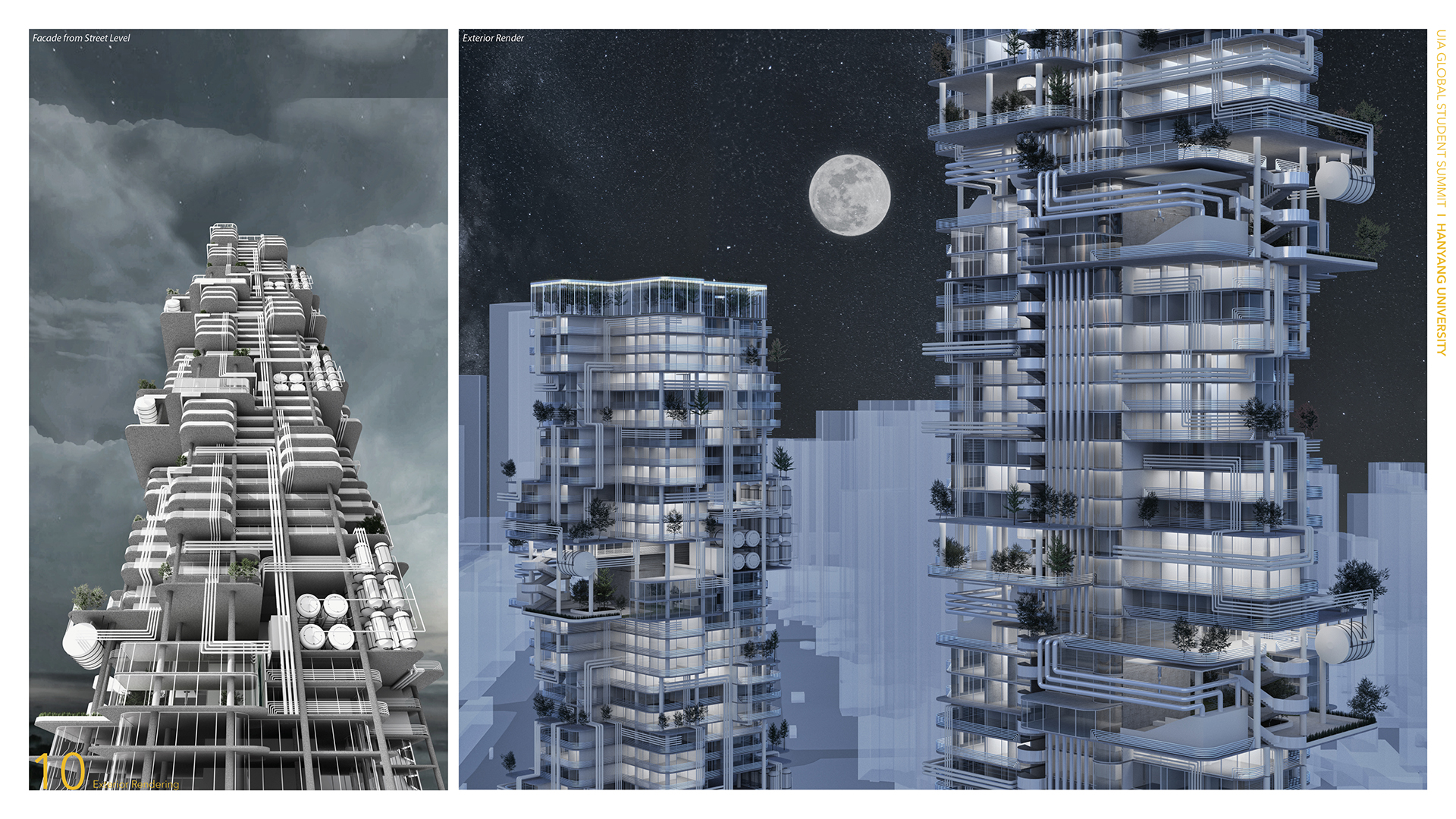

Images

좌측 렌더링은 거리에서 본 입면 렌더링입니다. 각각의 파이프는 Waste Chute, Column, Handrail 등 기능적인 요소로 작용되는 것뿐만 아니라, Facade의 디자인 요소로써도 적용되어서 사람들에게 경각심을 줄 수도 있으며 아파트의 정체성을 확인할 수 있습니다. 오른쪽은 메인 외부 렌더 야경입니다, 각 가정마다 테라스가 있어서 주민들이 자유롭게 정원을 가꾸고 있습니다. 각각의 정원에서 사용되는 흙이나 비료는 Landfill Capsule이 매립과정이 끝난 후 만들어진 부산물로써 이용될 수 있습니다.

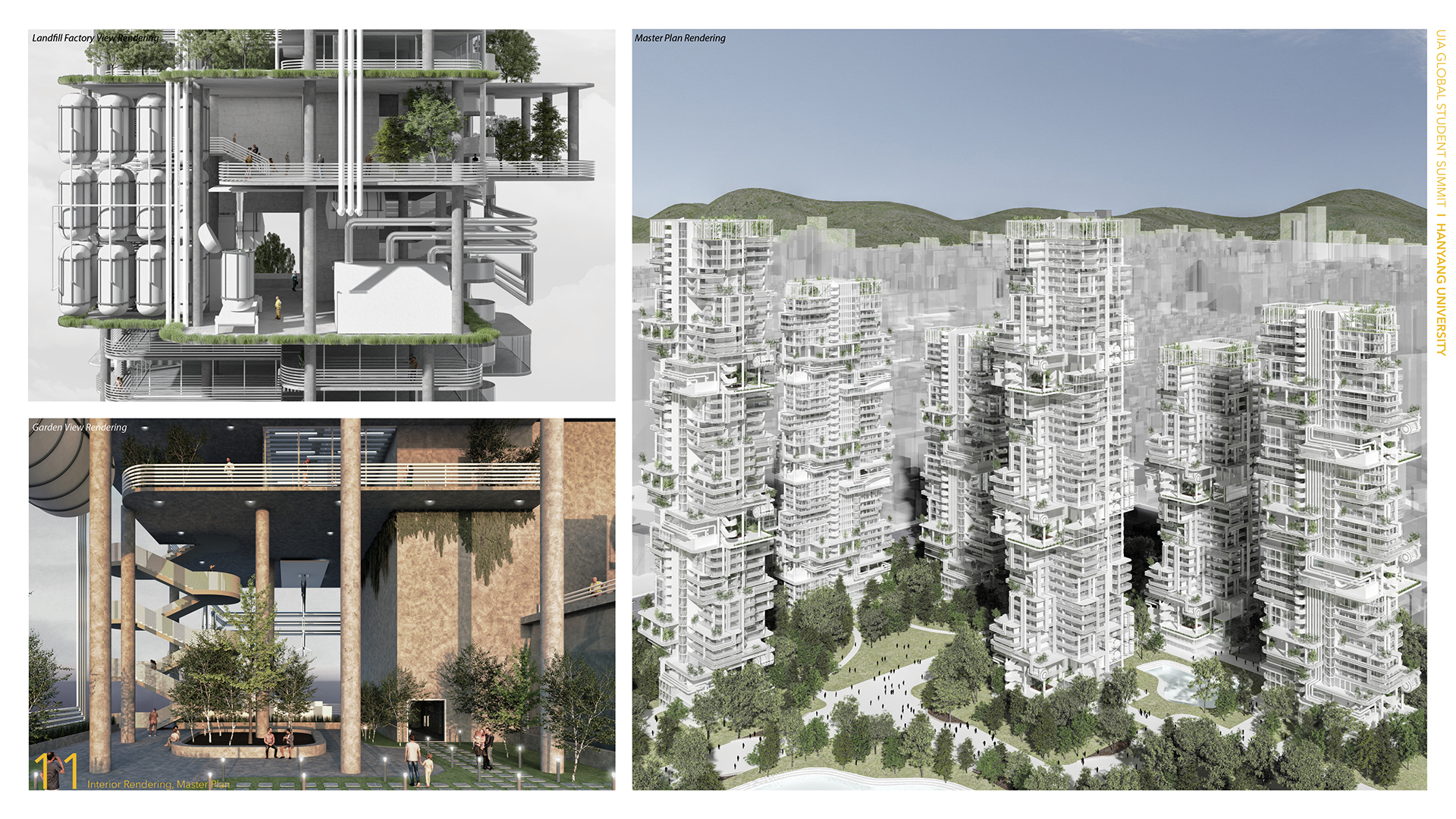

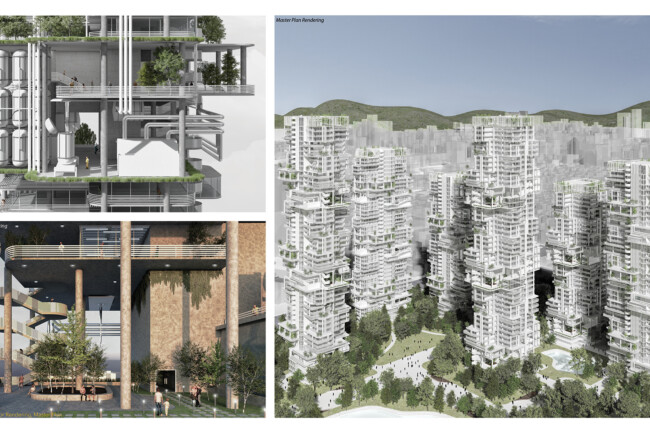

Images

좌측 상단 렌더에서는 프로그램이 어떻게 적층되는지 확인할 수 있습니다. 아래쪽에는 Energy Factory가 형성되어 있고, Factory 위쪽으로 주민들이 이용하는 Outdoor Auditorium 및 Open Public Space가 있다. 좌측 하단은 정원에서 바라본 렌더뷰입니다. 중심부에는 주민들이 쉬고, 휴식할 수 있는 정원이 구성되어있고, 정원 뒤에는 재활용을 위한 Factory 시스템이 있습니다. 전체적으로 Energy Factory는 정원과 커뮤니티 또는 어메니티 공간과 같은 프로그램 공간이 있는 조화로운 공간을 만듭니다. 그리고 우측에 위치한 렌더링은 마스터플랜입니다. 12층의 주거 Unit 사이사이에 Energy Factory 매스가 개입되어있는 것을 확인할 수 있습니다. 하나의 Unit이 2개 또는 3개 조합하여 다양한 높이의 아파트타입을 만들어내고, 수직적인 녹지가 테라스 및 정원을 이용해서 형성되는 것을 볼 수 있습니다.



LIVING LOOP는 새로운 주택 프로토타입을 위한 지속 가능한 아이디어입니다.  지금으로부터 100년 후, 도시 속에서 관리되는 폐기물관리이자 새로운 인프라스트럭쳐로써 작용하는 혁신적인 아이디어가 될 수 있을것입니다.
